Dimensionamiento de Placas de Orificio
para Nuevos Consumos
Descripción
El dimensionamiento de placas de orificio es un proceso clave para garantizar la precisión en la medición de flujo en sistemas nuevos o ampliados. Este servicio se enfoca en diseñar y calcular placas de orificio específicamente para nuevos puntos de consumo o ajustes operativos, asegurando una integración eficiente, segura y conforme a normativas técnicas como ISO 5167, AGA Report No. 3, ASME MFC, y regulaciones mexicanas o internacionales.
En este servicio se consideran múltiples variables críticas como: caudal esperado, tipo de fluido, presión y temperatura de operación, propiedades físico-químicas del medio, condiciones de instalación (longitudes rectas de entrada/salida), y requerimientos de precisión metrológica. Se realiza el análisis hidráulico y metrológico necesario para seleccionar la geometría adecuada de la placa (concéntrica, excéntrica, segmental, etc.) y sus condiciones de instalación.
El objetivo es entregar una solución confiable, segura y adaptada a las necesidades específicas de cada proyecto.
Alcance del servicio:
Levantamiento o recepción de datos operativos del sistema (caudal, presión, temperatura, tipo de fluido).
Análisis de condiciones operativas actuales y futuras.
Determinación del tipo de placa adecuada según su aplicación.
Cálculo del diámetro del orificio conforme a normas aplicables.
Verificación de longitudes mínimas de tramos rectos para instalación aguas arriba y aguas abajo del medidor.
Evaluación de la caída de presión y efectos sobre el sistema.
Estimación de incertidumbre metrológica (opcional).

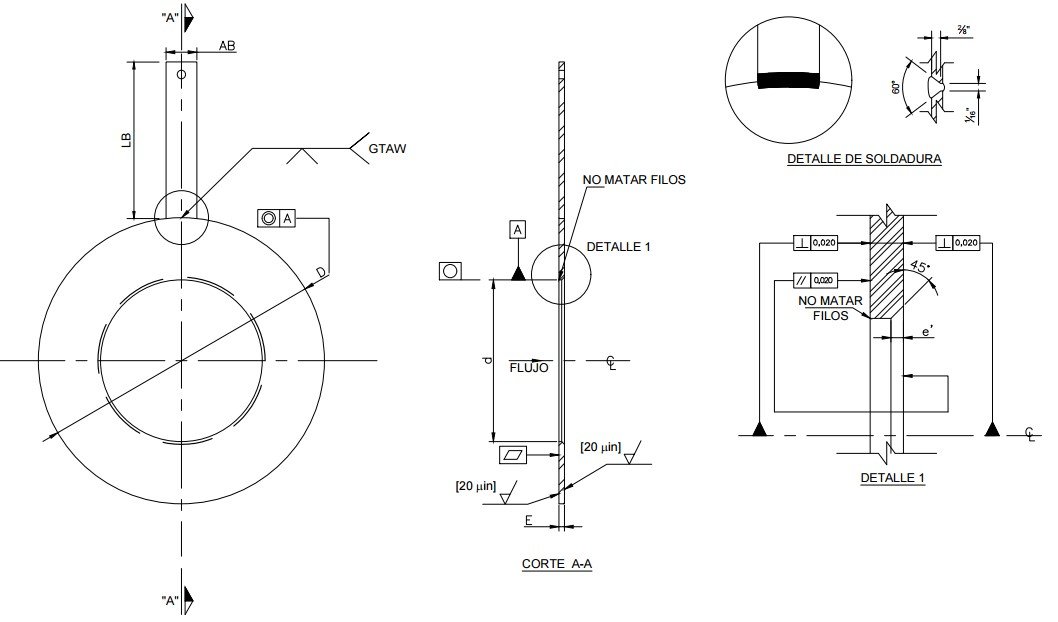

Entrega de memoria de cálculo, plano constructivo de placa de orificio, hoja técnica de la placa y recomendaciones de instalación.
Beneficios
✔ Alta precisión en la medición de flujo para facturación, control de procesos o cumplimiento regulatorio por nuevos consumo o expansión de red.
✔ Reducción de errores de medición en sistemas nuevos o modificados.
✔ Optimización del diseño de sistemas de medición, evitando sobredimensionamientos o condiciones no adecuadas.
✔ Cumplimiento con normas nacionales e internacionales, facilitando inspecciones y auditorías.
✔ Mejora en la trazabilidad y confiabilidad de los datos de operación y facturación.
✔ Soporte técnico especializado durante la etapa de diseño e implementación.
¿Por qué elegirnos?
Contamos con experiencia en el diseño y cálculo de sistemas de medición para sectores críticos como Oil & Gas, generación eléctrica, petroquímica e industrias de proceso. Nuestro enfoque se basa en la ingeniería aplicada, el cumplimiento normativo y la confiabilidad metrológica. Brindamos asesoría personalizada, entregables técnicos profesionales y acompañamiento durante la implementación del sistema.
Más de 10 años de experiencia en diseño y verificación de sistemas de medición para el sector energético e industrial.
Aplicamos ingeniería especializada con enfoque normativo y metrológico.
Entregables detallados, claros y listos para auditorías técnicas o regulatorias.
Atención personalizada y respaldo técnico post-servicio.
Alineamos nuestros diseños con estándares como RES/776/2015, ISO 5167, y AGA Report No. 3.
Compromiso con la calidad, seguridad operativa y eficiencia económica de tu proyecto.
